YTC620S三相氧化鋅避雷器測試儀

YTC620S三相氧化鋅避雷器測試儀操作簡單、使用方便，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。
運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，能克服相間干擾影響，正確測量邊相避雷器的阻性電流。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊 產品視頻

產品簡介 PRODUCT INTRODUCTION

YTC620S三相氧化鋅避雷器測試儀操作簡單、使用方便，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。YTC620S三相氧化鋅避雷器測試儀配有高速面板式打印機，可充電電池，試驗人員在現場使用十分方便。YTC620S三相氧化鋅避雷器測試儀采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。

產品別稱：氧化鋅避雷器測試儀、三相氧化鋅避雷器測試儀、避雷器阻性泄漏電流檢測儀、氧化鋅避雷器帶電測試儀、交流無間隙氧化鋅避雷器測試儀、氧化鋅避雷器特性測試儀。

產品特點：
1、本機采用大屏幕液晶顯示，全中文菜單操作，使用簡便。
2、高精度采樣、處理電路，先進的付里葉諧波分析技術，確保數據更加可靠。
3、儀器采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。
4、本儀器可以使用電場感應的方法代替PT二次接線。
5、無電壓方式，不需取PT二次電壓信號，采用軟件計算的方式找到電壓基準。
6、本儀器可以三相同測，自動補償。使用特別方便。
7、具有阻性電流基波峰值輸出、邊相校正等功能。
8、儀器配有可充電電池、日歷時鐘、微型打印機，可存儲120組測量數據。

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

項目	技術參數
全電流測量范圍	0—10mA有效值，50Hz/60Hz 準確度：±（讀數×5%＋5µA）
阻性電流基波測量準確度（二次法不含相間干擾）	±（讀數×5%＋5µA）
電流諧波準確度	±（讀數×10%＋10µA）
參考電壓輸入范圍	25V—250V有效值，總諧波含量＜30% 50Hz/60Hz
參考電壓測量準確度	±（讀數×5%＋0.5V）
電壓諧波測量準確度	±（讀數×10%）
基波電流電壓夾角Φ	0-360°
電場強度輸入范圍	30KV/m—300KV/m 總諧波含量＜30%
電場強度測量準確度	±（讀數×10%）
電場諧波測量準確度	±（讀數×10%）
電池工作時間	主機6小時
充電電源	220V±10% 50Hz/60Hz
充電時間	＞5小時
工作環境	溫度：-10—50℃ 濕度：＜90%

應用領域 APPLICATION FIELD

附件配件 ACCESSORIES ACCESSORIES

名稱	數量
儀器主機	1臺
測試線	1套
電源線	1根
外包裝箱	1個
電場感應傳感器	1個
接地線	1根
產品說明書	1份
產品合格證	1份
產品保修卡	1張

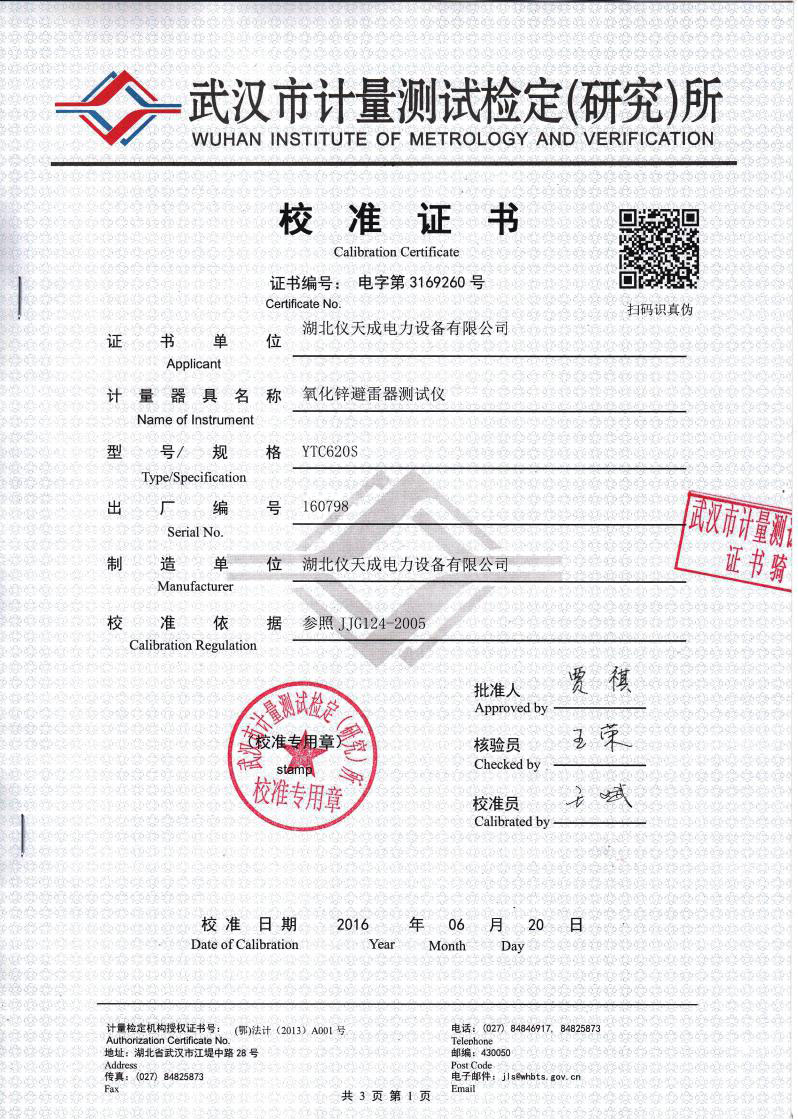

權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證。
